[기계 설계] 볼트를 이용한 고정 방법

#1 가장 흔히 사용하는 볼트

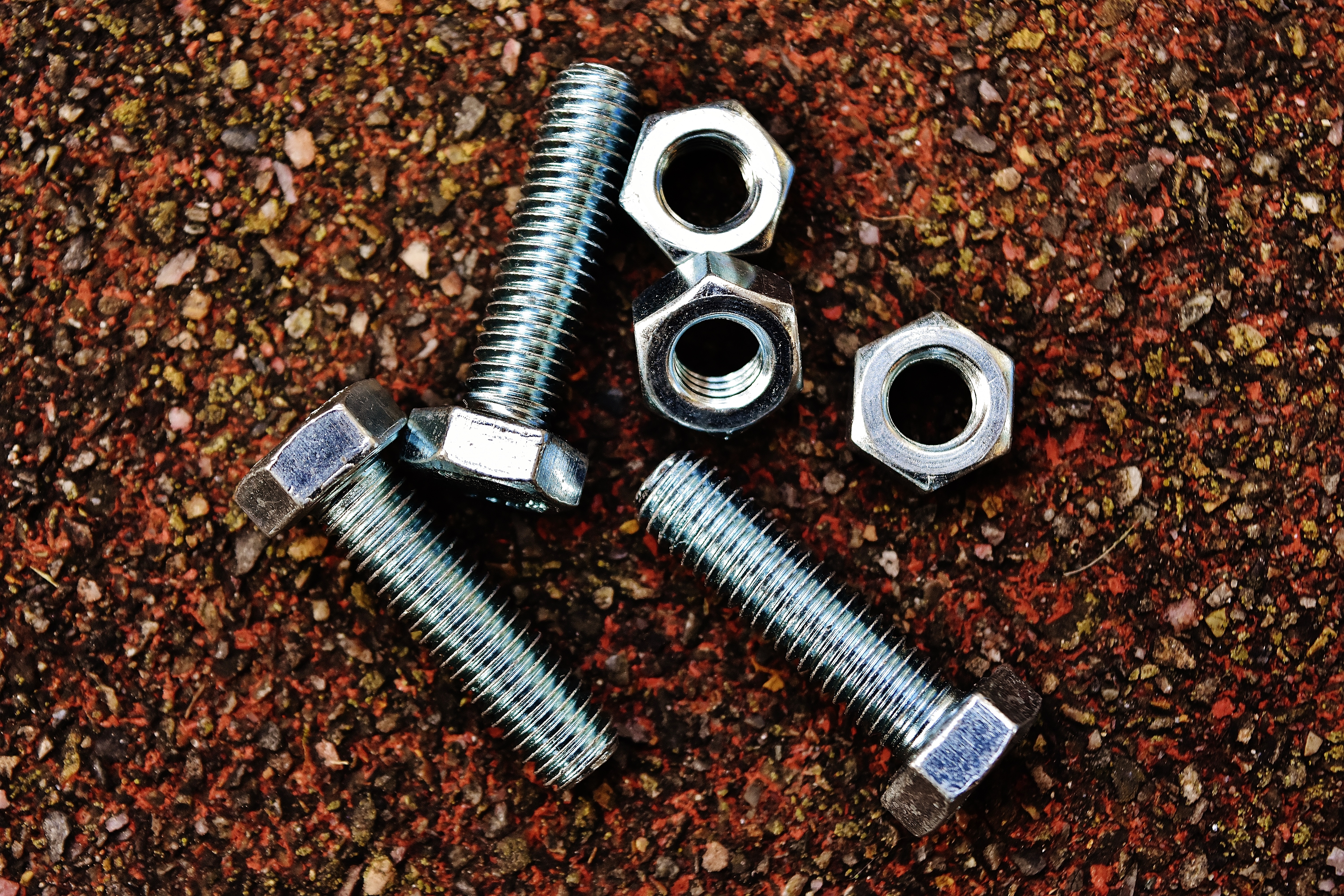

볼트와 너트

우리 일상에서 흔히 볼 수 있는 볼트, 너트입니다. 여러 산업에서 많이 사용되고 있습니다.

볼트도 다양한 종류의 볼트가 있는데 볼트의 용도와 종류별 사용방법에 대해 알아보겠습니다.



#2 볼트의 종류

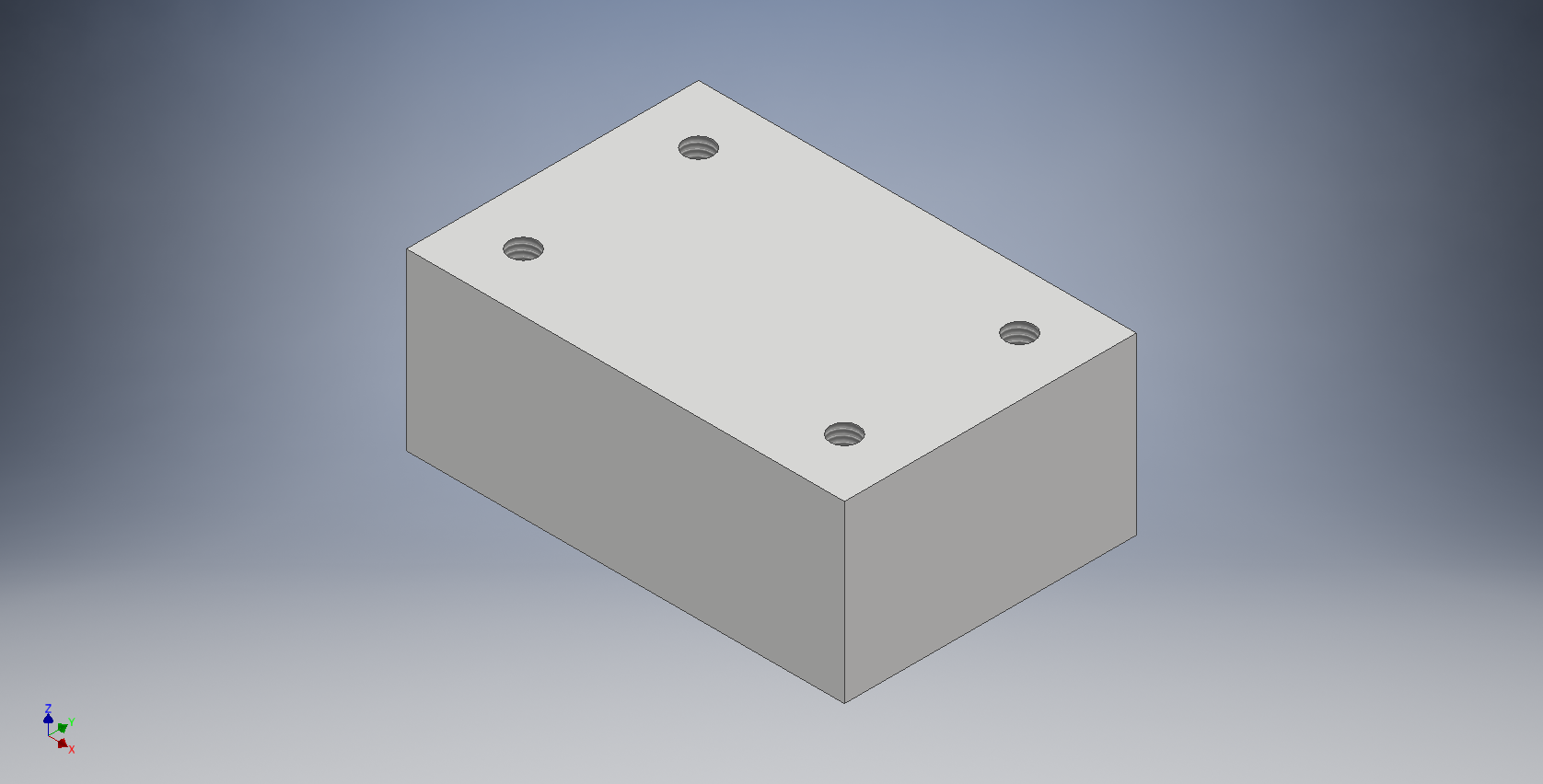

#1 부품 - 고정된 부품

#2 부품 - #1부품에 고정시킬 부품

두 부품을 고정시키기 위해 사용하는 볼트 예시입니다.

#1 부품은 탭이 4개소 가공되어 있는 부품입니다.

#2 부품을 #1 부품에 고정시킬 목적으로 볼트를 사용합니다.

#2 부품은 사용목적 그리고 볼트에 따라 부품이 바뀌게 됩니다.

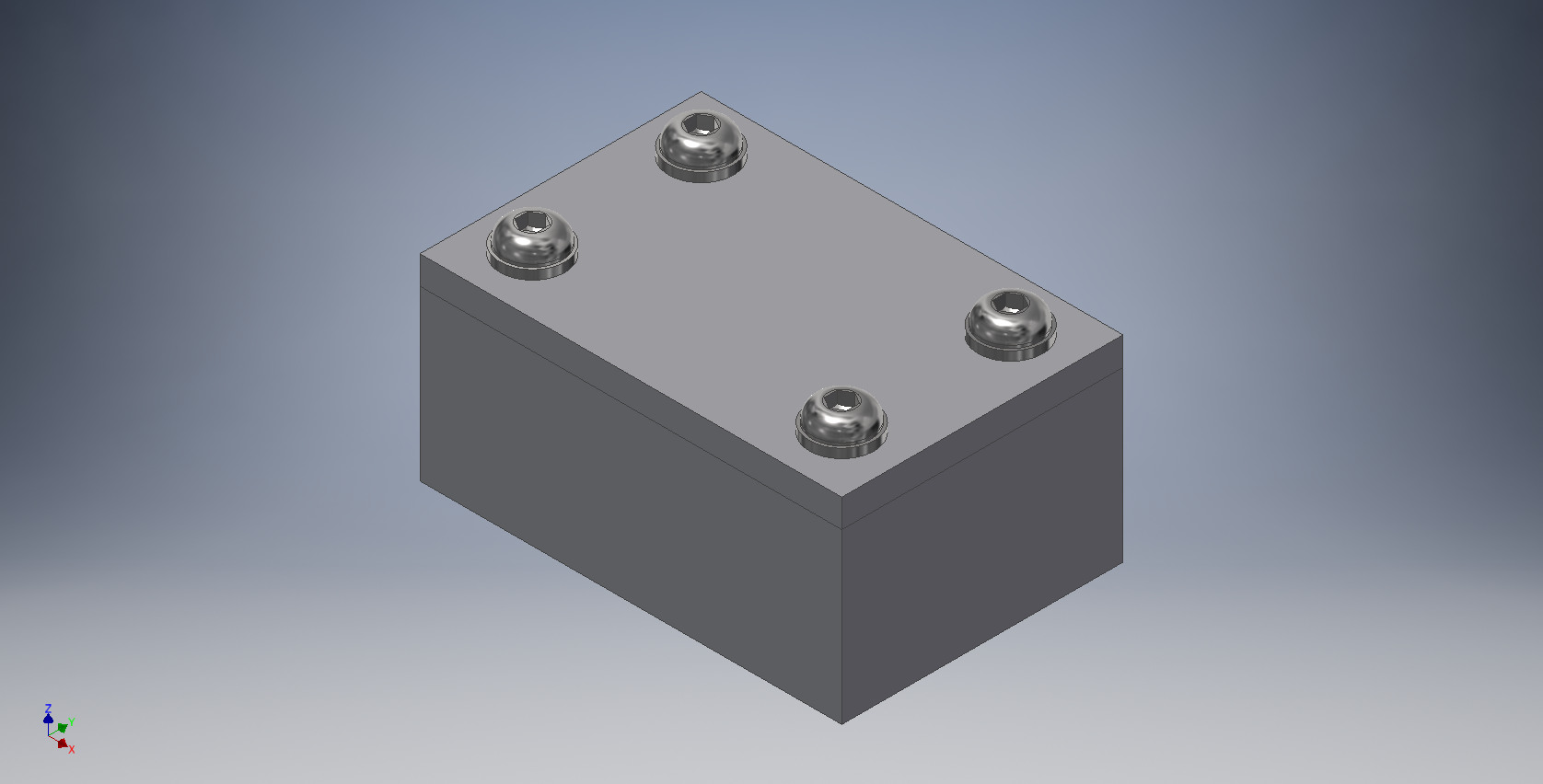

A) 둥근 머리 볼트

A) 둥근머리 볼트 사용

둥근머리 볼트 사용한 예시입니다.

단순 고정용으로 많이 사용합니다. 보통 육각렌치나 드라이버를 사용하여 조립합니다.

와셔와 같이 사용하는 경우가 많습니다.

기계조립에서는 보통 커버류 조립에 많이 사용합니다.



B) 육각 머리 나사

B) 둥근머리 볼트 사용

육각 머리 볼트 사용한 예시입니다.

육각렌치를 사용해 조립하는 방식입니다.

볼트 머리가 얇아 좁은 공간에 사용할 수 있습니다.



C) 육각 렌치 볼트

C) 카운터보어 이용한 육각 렌치볼트 조립

육각 렌치 볼트 사용한 예시입니다.

육각렌치를 사용해 조립하는 방식입니다. 이 경우 볼트 머리가 상부로 돌출되지 않도록 조립할 수 있습니다.

외관상의 목적이나 혹은 상부에 다른 조립품을 조립할 때 사용합니다.



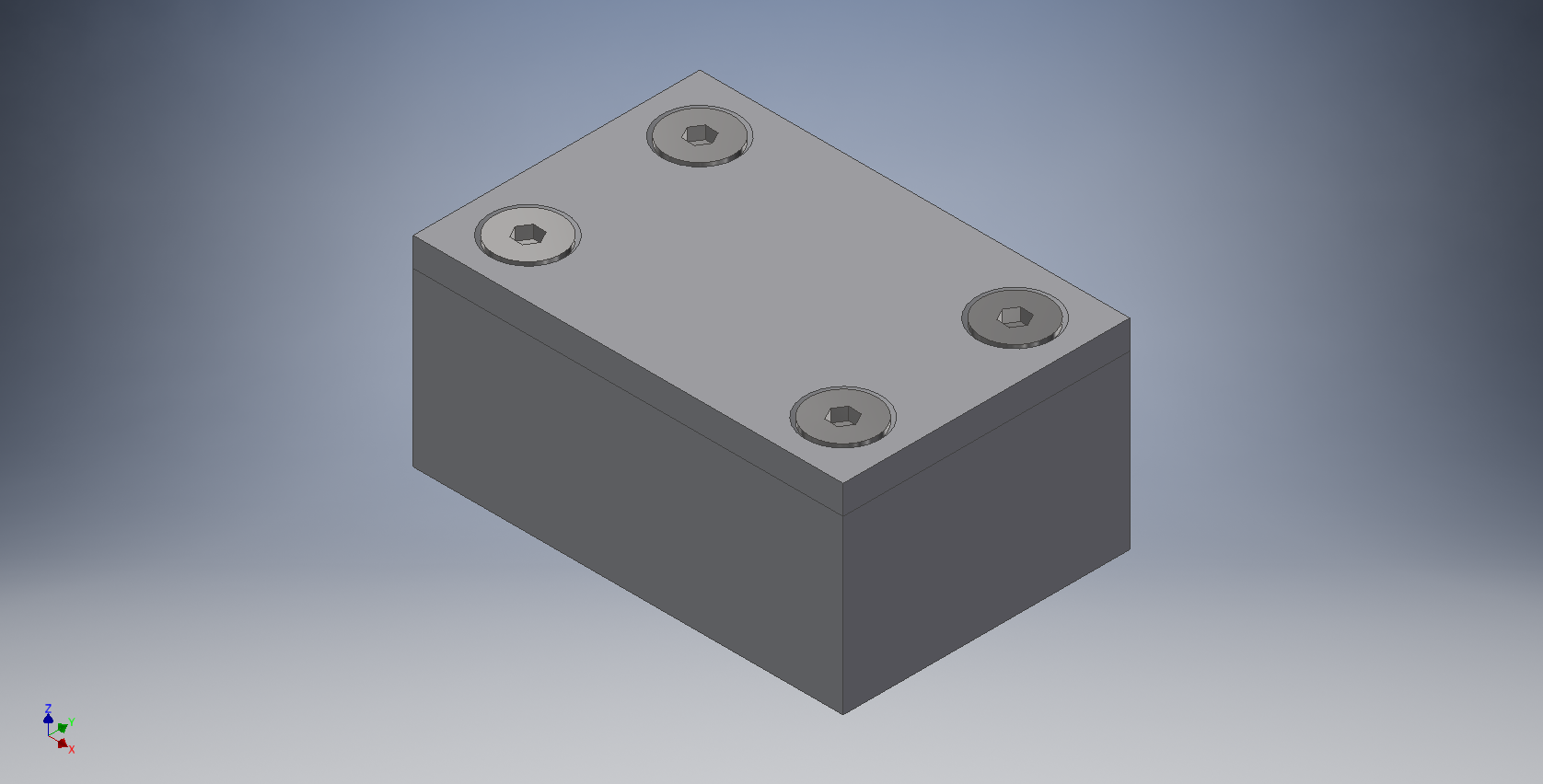

D) 카운터 싱크 머리 볼트

D) 카운터싱크 볼트를 이용한 조립

카운터싱크 볼트를 사용한 예시입니다.

위 카운터 보어 사용방법과 마찬가지로 상부로 볼트 머리가 돌출되지 않습니다.

외관상의 목적이나 혹은 상부에 다른 조립품을 조립할 때 사용합니다.

카운터 보어와 차이점은 조립 하중의 차이라고 할 수 있습니다.

카운터 싱크는 하중이 크지 않은 부품에 많이 사용합니다.







#3 마치며...

기본적인 기계 설계의 볼트 고정 방법에 대해 알아보았습니다.

이 외에 많은 볼트들이 있습니다만 추후에 한번 다뤄보겠습니다.



감사합니다.
