[기계 설계] 카운터보어 카운터싱크 규격 및 설계방법

지난 게시물에 볼트를 사용한 고정방법을 알려드렸습니다.

그중 많이 사용되는 것이 카운터보어 카운터싱크입니다.

예제를 통해서 어떻게 적용하는지 알아보겠습니다.

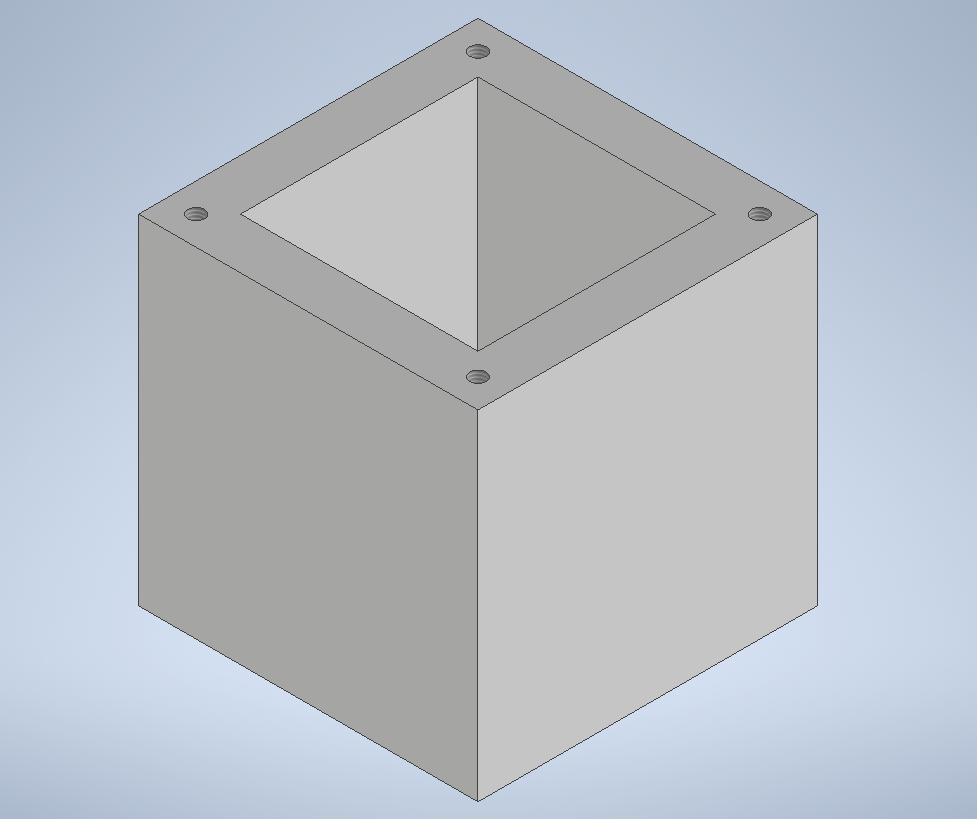

탭이 가공되어 있는 박스모양 부품입니다.

M6 탭 4개 가공되어 있는 부품



이 부품에 커버를 결합할려고 합니다. 커버부품을 준비해 줍니다.

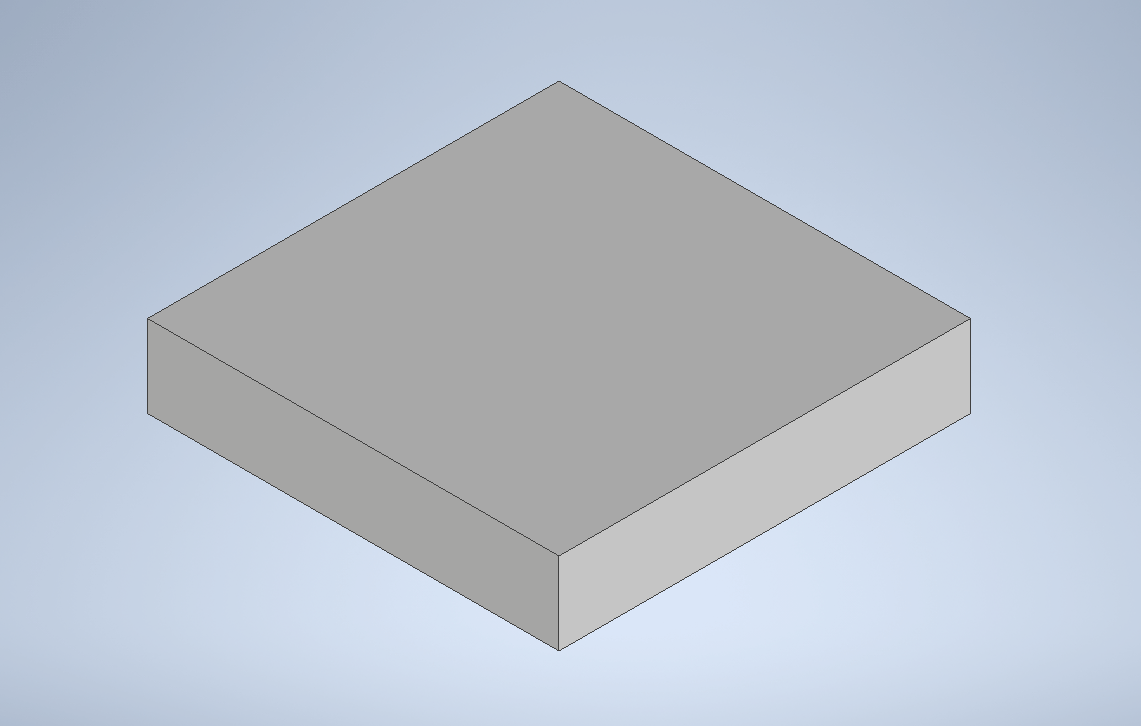

커버부품

위의 커버는 두께 여유가 있기 때문에 카운터보어  가공하여 조립해주겠습니다.

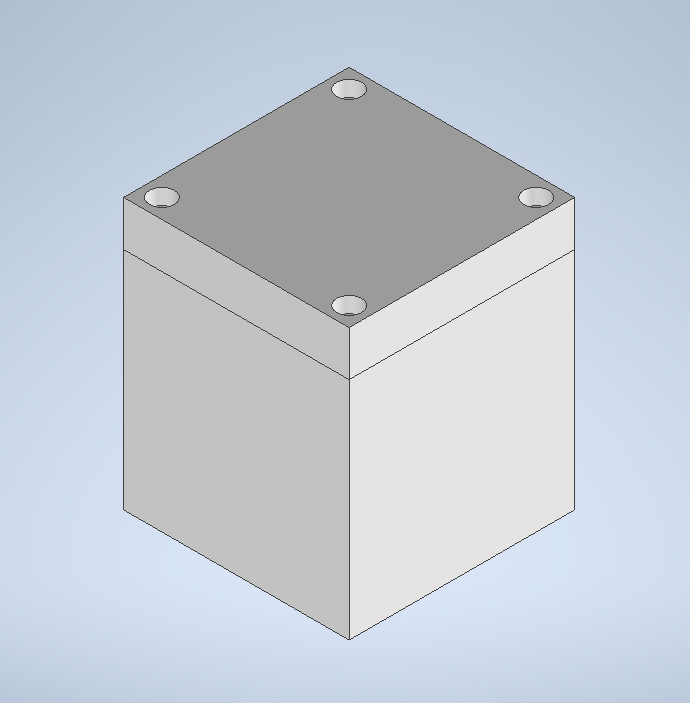

카운터보어 가공 후 조립사진

그림과 같이 조립이 되게 됩니다. 단면을 한번 보면 이해가 쉬울겁니다.

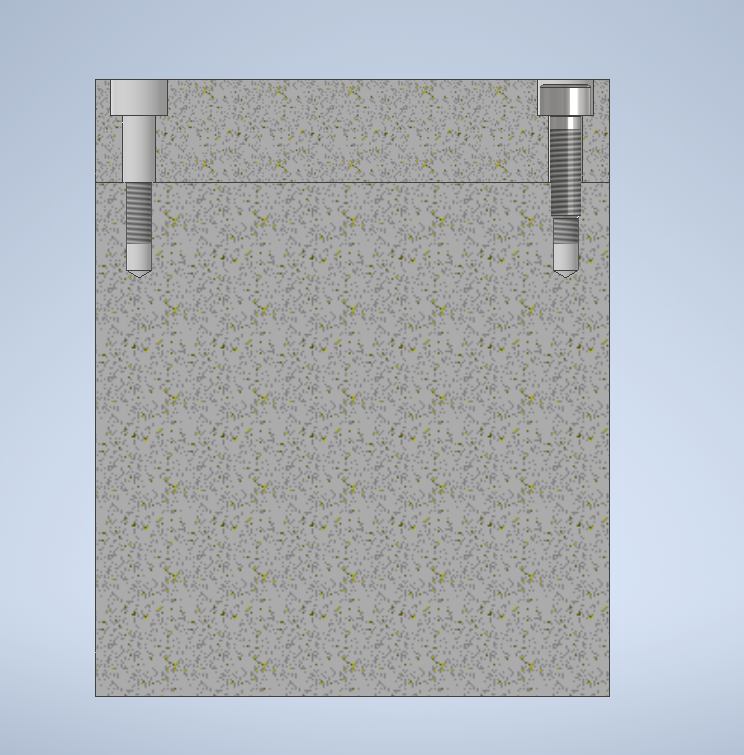

조립 단면 사진 (좌 : 볼트없음 / 우 : 볼트체결)

저렇게 두 부품사이에 조립이 되게 됩니다. 카운터보어는 볼트머리가 돌출되지 않아서

깔끔한 외관으로 설계할 수 있습니다.



동일한 부품에 카운터싱크를 이용해서 조립해보겠습니다.

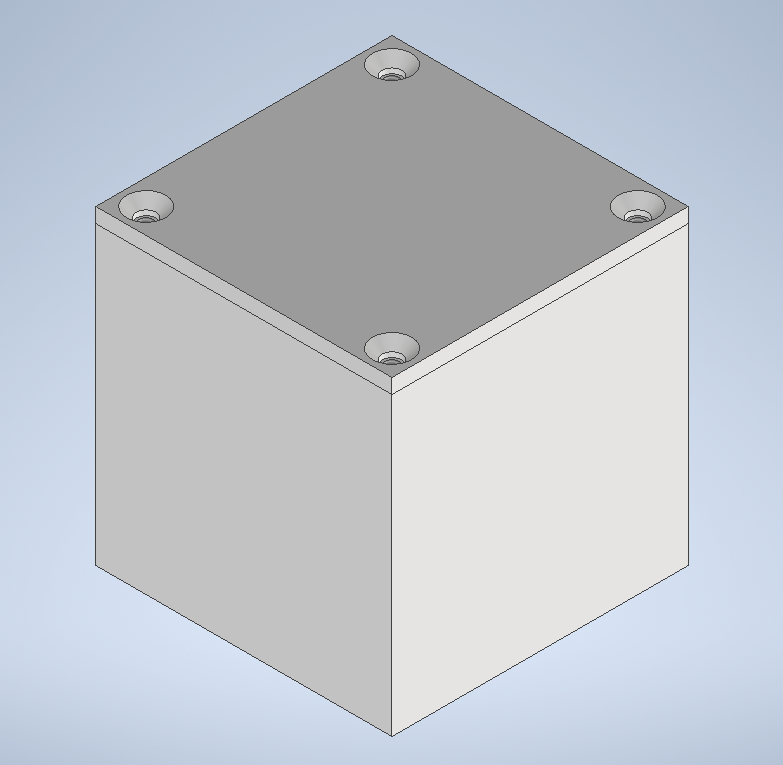

카운터 싱크 조립사진

카운터싱크는 커버 두께가 얇을때 많이 사용합니다. 주로 판금류에 자주 사용되지요.

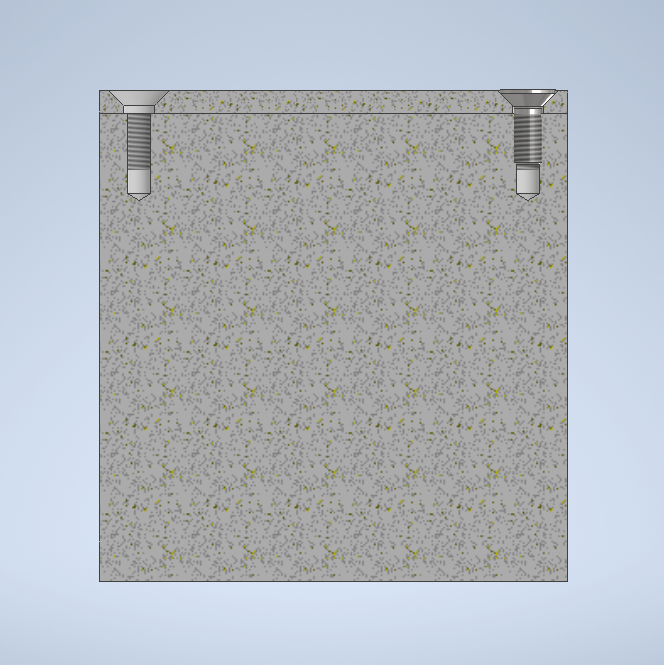

카운터싱크 단면사진(좌 : 볼트없음 / 우 : 볼트체결)



단면으로 보게되면 이런 형상으로 조립이 됩니다.

카운터보어와 카운터싱크를 적용하실때는 규격이 있기 때문에 규격을 맞춰서 사용해주시는게 좋습니다.

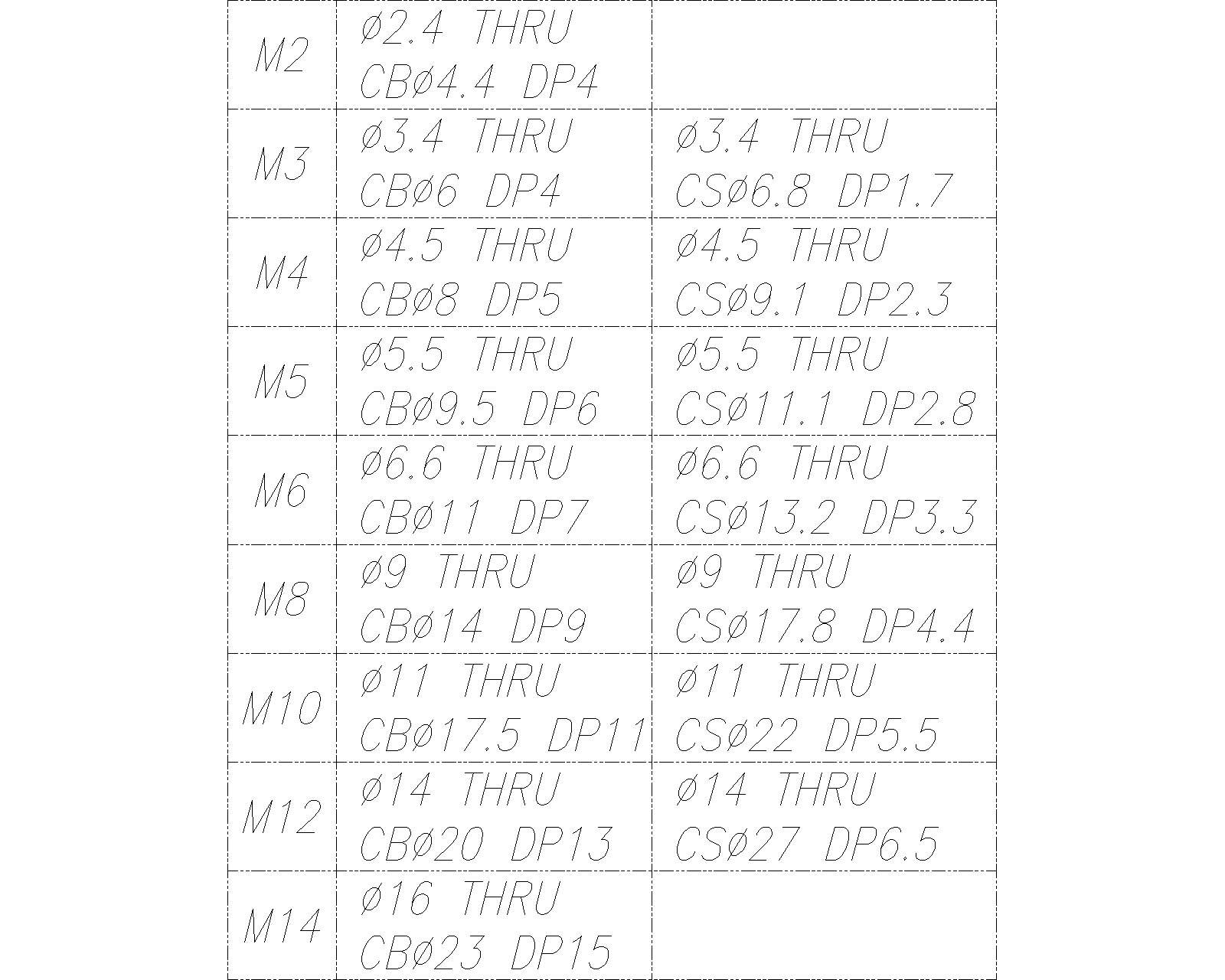

카운터보어 규격표



규격표에 맞춰서 자신의 설계에 적용해 보시길 바랍니다.
