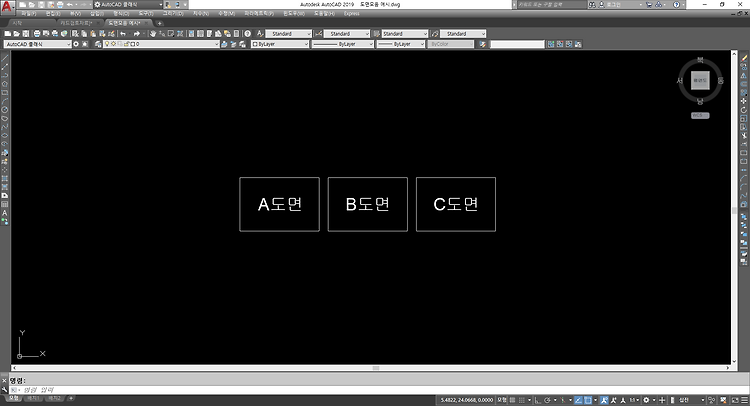

오토캐드의 w블록이란 기능입니다. 저는 블럭잡을때는 잘 사용하지 않고 도면을 따로 내보내서 메일을 첨부할 때나 도면 분류할때 씁니다. 도면모음에 A,B,C 도면이 있습니다. 여기서 B도면을 업체에 송부할려고 하면 새파일을 열고 거기에 B도면을 복사하고 붙여넣기 해서 할 수 있습니다. 하지만 이 과정을 w블럭을 사용하면 한번에 가능합니다. 명령어 wblock을 입력해보면 객체를 B도면을 선택하거나 B도면 선택 후 wblock명령어를 입력합니다. 그리고 내가 원하는 경로와 파일이름을 설정합니다. 그렇게 해서 확인을 누르면 B도면만 들어가있는 새파일이 생성됩니다. 저는 바탕화면에 새 블럭.dwg란 파일로 생성이 됬고 파일을 열어보면 이렇게 도면을 선택해서 따로 파일을 편리하게 생성할 수 있습니다. 메일을 보내..

오토캐드에는 trim이라는 명령어가 있습니다. 모서리를 다듬는 명령어입니다. 그렇지만 trim은 명령어 선택 후에 객체선택을 하고 잘라내야 하기 때문에 절차가 있는 편입니다. 그래서 오늘은 객체를 선택하지 않고 바로 모서리를 다듬을 수 있는 방법을 알려드릴려고 합니다. 바로 fillet을 이용해서 모서리 다듬는 방법입니다. 쉬운 예시이지만 저 상태에서 사각형만 남기고 나온 선을 없애려 합니다. 보통은 trim으로 모두 선택후에 삐져나온 선들을 선택하면 지워집니다. fillet으로도 이 작업이 가능합니다. fillet - 반지름:0 으로 하고 선 두개를 선택하면 모서리가 없어집니다. 이 기능의 장점은 복잡한 형상일때 좋고 트림은 객체를 선택해야 되지만 fillet은 객체 선택을 안해도 되서 편리할 수 있습..

초기에 오토캐드를 설치하고 블록을 더블클릭하면 블록편집기로 넘어가도록 되어있습니다. 참조편집을 주로 사용하는 저는 더블클릭 시 참조편집으로 바로 넘어가도록 설정해서 사용중입니다. 설정 방법 한번 알아보겠습니다. 명령어 cui 또는 [도구] - [사용자화] - [인터페이스]로 진입합니다. 두 번 클릭 동작에서 +를 클릭해서 열어보면 초기 설정에 BEDIT 으로 설정된 것을 확인할 수 있습니다. BEDIT은 블록편집기 명령어입니다. 그래서 BEDIT을 REFEDIT으로 바꿔주면 됩니다. 명령표시이름 : -BEDIT -> -REFEDIT 매크로 : $M=$(if,$(and,$(>,$(getvar,blockeditlock),0)),^C^C_properties,^C^C_bedit) -> $M=$(if,$(and,..

오토캐드로 작업을 하게 되면 보통 캐드도면 하나에 부품도면 조립도면을 모아놓게 됩니다. 그렇게 반복작업을 하다보면 쓰지않는 블럭이나 치수 등이 남아있게 되는데요. 그런 것들을 정리해주는 기능이 purge 입니다. purge 명령어를 실행시키면 소거라는 창이 뜹니다. 여기서 모두 소거를 눌러주면 됩니다. 도면이 많이 쌓여 있으면 일일이 확인해서 지우기가 힘들겠죠? 그래서 모든 항목 소거를 해주면 지금 도면에서 사용하지 않는 것들을 삭제해줍니다. 필요없는 요소들이 많이 쌓여있다면 체감할 정도로 쾌적해질것입니다. 그렇지 않더라도 한번씩 정리 해주면 좋을 거라고 생각합니다.

캐드에는 참조 편집이라는 기능이 있습니다. 이 기능을 알기위해 블럭의 개념을 아셔야 하는데요. 앞서 리습을 올려 드렸을때도 말씀 드렸지만 블록은 하나의 부품처럼 묶어주는 기능입니다. 예를 들어 이런 조립도면이 있다고 하면 저 초록색 해칭 부분만 묶어 주는것이 블록입니다. 블록은 캐드작업할때 필수적인 요소입니다. 블럭을 쓰면 좋은점을 말씀드리면 1. 조립도면 같은 경우 선택하기가 쉽다 - 보통 조립도면은 선이 겹쳐져 있는 경우가 많은데 만약 블럭을 잡지 않고 조립했다면 부품도면을 작성하기 위해 따로 분리하기가 쉽지 않습니다. 2. 조립도면 부품도면 사이 연동이 쉽다 - 조립도면과 부품도면을 같은 블럭으로 설정 해놓으면 조립도면에서 형상을 수정하면 부품도면도 따라 바뀌게 되어 두번 작업할 일을 줄일 수 있습..

오토캐드에는 리습이라는 기능이 있습니다. 캐드에 기본적으로 없는 기능들을 추가해서 사용할 수 있습니다. 제가 사용하는 몇가지 리습을 소개하고 공유해드릴려고 합니다. 1. 치수 앞에 파이 붙여주기. 치수앞에 파이를 붙여줍니다. 명령어는 ttp로 되어있고 명령어 입력 후 치수를 클릭하면 치수 앞에 파이가 붙게 됩니다. 2. 빠른 블럭 캐드에는 블럭이라는 기능이 있습니다. 블럭을 생성하면 하나의 부품처럼 묶을 수 있습니다. 보통 캐드로 조립도 작업을 할때 많이 사용합니다. 조립도 작업 할때는 블럭 잡을 일이 많은데 캐드의 블럭잡는 기능은 block 명령어를 쳐서 이름을 넣어주고 객체를 선택해서 하거나 컨트롤+쉬프트+C 또는 X 후 컨트롤+쉬프트+V 를 사용하거나 입니다. 저는 절차가 있기 때문에 빠른블럭을 사..

안녕하세요. 캐드에는 많은 단축키들이 있습니다. 기본적으로 단축키가 잘 설정되어 있지만 저는 작업 속도나 편의성을 위해 몇가지를 수정하는 편입니다. 오늘은 오토캐드 단축키 수정법과 제가 사용하고 있는 단축키 공유해드립니다. 오토캐드를 켜시고 새파일 하나를 열어줍니다. [도구] - [사용자화] - [프로그램 매개변수 편집]을 눌러줍니다. 눌러주면 위와 같은 메모장이 뜨는데요. 아래로 내려보시면 "단축키 *기능이름" 이렇게 표현이 된 걸 확인하실 수 있습니다. 여기서 내가 필요한 기능들을 바꿔서 저장해주시면 됩니다. 저는 치수와 관련된 것들을 주로 많이 바꿔줍니다. 캐드로 도면작업 한다면 치수 기입할 일이 많기 때문입니다. DIMLINEAR (선형 치수) : DLI -> D / DIMSTYLE(치수스타일 편..
