인벤터에 부품에는 재질을 설정할 수 있습니다. 재질은 직접 입력하여도 되지만 도면 작성할때 마다 작성해줘야 합니다. 인벤터에서 재질을 관리해서 부품을 모델링 할때 재질을 선택하여 도면에 표기되게 할 수 있습니다. 또한 재질을 넣어줘야 하는 이유는 응력해석을 할때 재질을 기입해야 하기 때문입니다. 저는 재질 라이브러리를 만들어서 자주 쓰는 재질을 다른 컴퓨터에서 바로 불러올 수 있도록 사용하고 있습니다. 라이브러리 관리법에 대해 알아 보겠습니다.

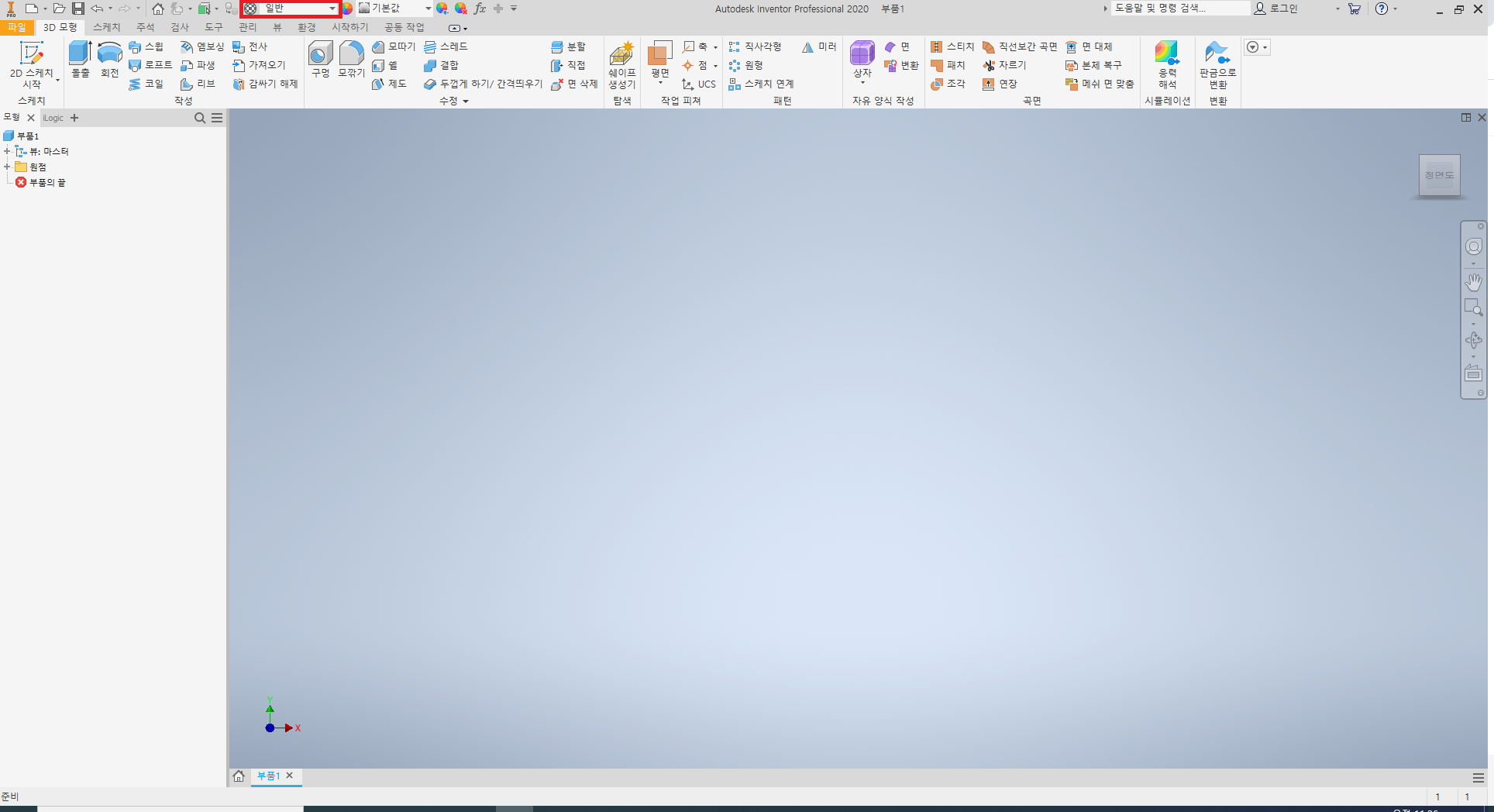

초기에 새로 열기하여 부품을 열면 기본으로 재질이 일반으로 설정되어 있습니다. 일반 옆에 있는 버튼을 눌러보면 재질에 대한 창이 뜹니다.

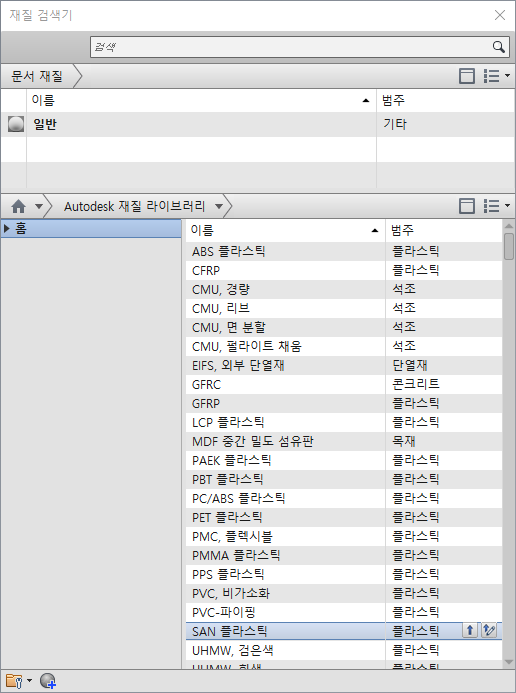

인벤터에서 기본적으로 재질을 제공해줍니다만 도면으로 사용하기엔 무리가 있습니다. 재질을 보통 표현할 때 강철 이렇게 표시 하지 않기 때문입니다. 라이브러리를 한번 불러와 보겠습니다. 좌측 하단에 있는 폴더표시를 클릭해줍니다. 클릭하면 기존 라이브러리 열기가 있습니다. 클릭해주면

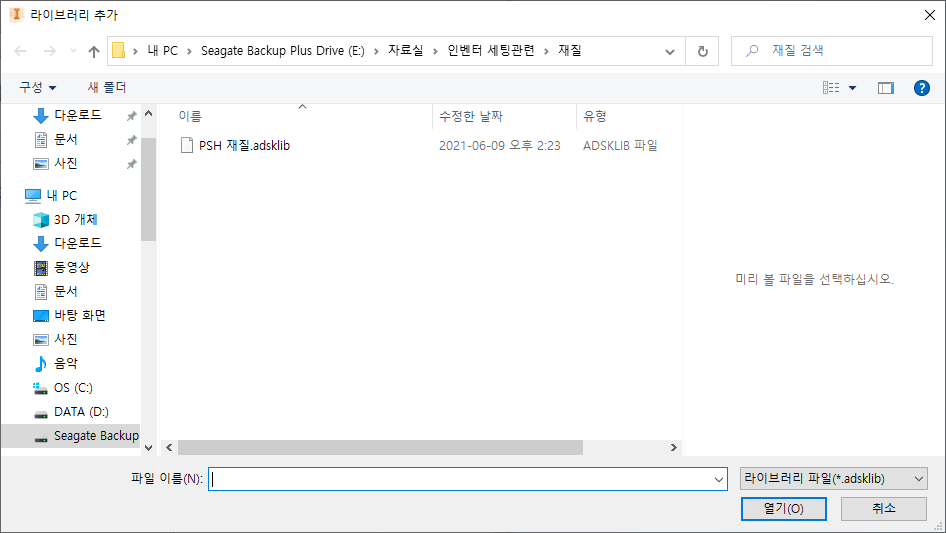

재질 라이브러리 파일을 찾을 수 있습니다. 재질 라이브러리 파일을 추가해주면 라이브러리에 있는 재질이 추가됩니다.

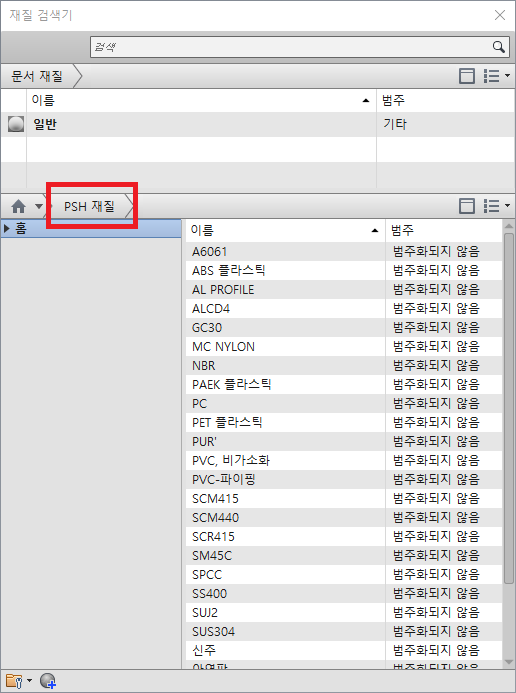

추가하면 재질이 추가된 모습을 볼 수 있습니다. 이렇게 라이브러리를 불러와서 재질을 사용하시면 됩니다. 만약 재질을 추가하고 싶다면 좌측 아래쪽 두번째 버튼을 누르면 새로운 재질을 추가할 수 있습니다. 필요한 재질을 추가하고 해석이 필요하면 물성치를 조사해서 입력해주면 됩니다.

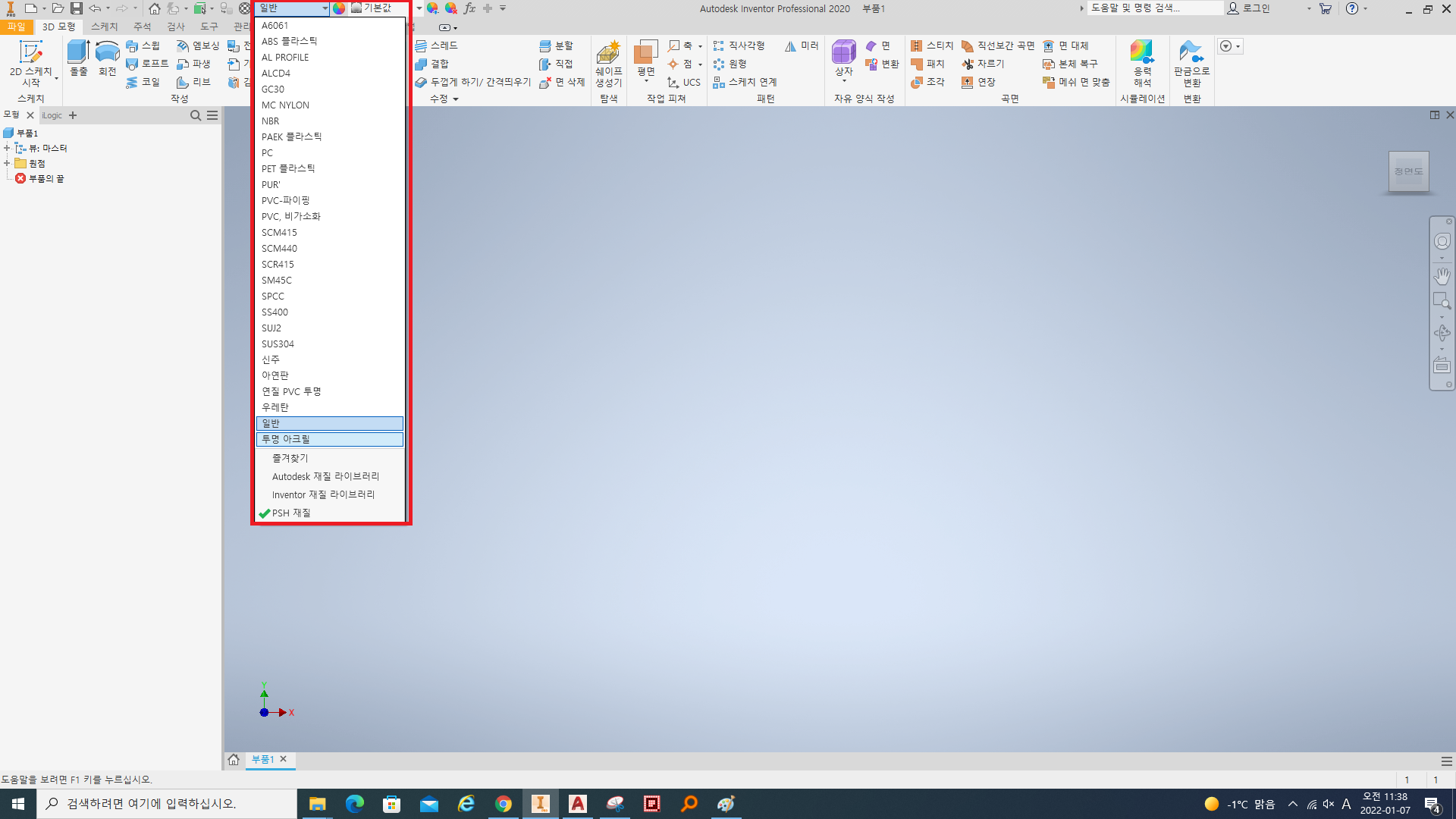

추가해준 뒤에 모델링 파일에서 클릭해보면 라이브러리에 있던 재질이 표기되는 것을 알 수 있습니다. 라이브러리 작성도 가능하니 다른 컴퓨터에서 작업 할 일이 생긴다면 빠르게 재질을 다시 불러올 수 있습니다. 재질을 미리 라이브러리로 작성 해놓으셔서 나중에 다른컴퓨터에서 작업할 때를 대비 해놓으시길 바랍니다.
