[오토캐드] FILLET을 이용한 모서리 다듬기

오토캐드에는 trim이라는 명령어가 있습니다. 모서리를 다듬는 명령어입니다. 그렇지만 trim은 명령어 선택 후에 객체선택을 하고 잘라내야 하기 때문에 절차가 있는 편입니다. 그래서 오늘은 객체를 선택하지 않고 바로 모서리를 다듬을 수 있는 방법을 알려드릴려고 합니다. 바로 fillet을 이용해서 모서리 다듬는 방법입니다.

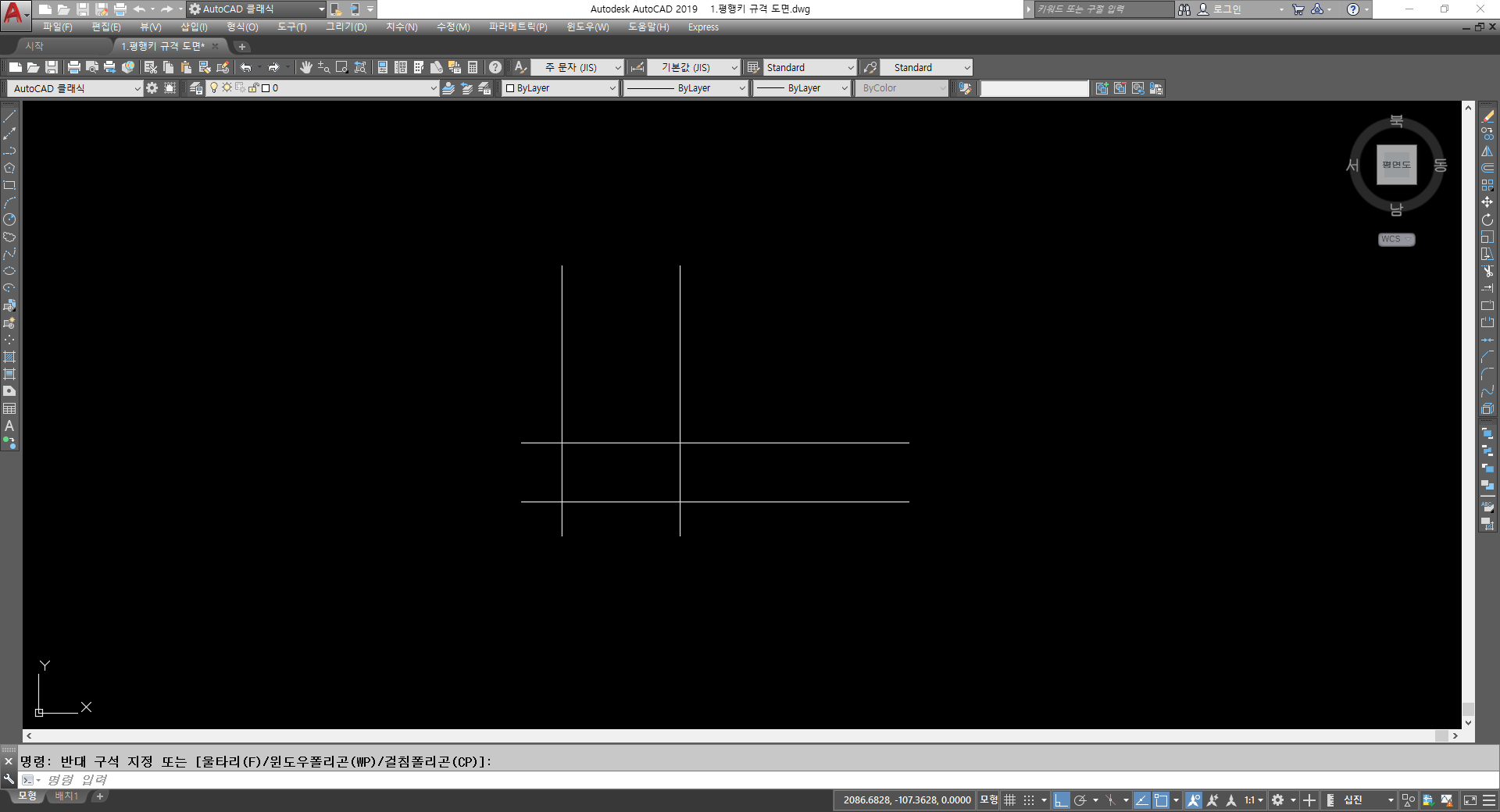

모서리 trim 예시

쉬운 예시이지만 저 상태에서 사각형만 남기고 나온 선을 없애려 합니다. 보통은 trim으로 모두 선택후에 삐져나온 선들을 선택하면 지워집니다. fillet으로도 이 작업이 가능합니다.

fillet - 반지름:0 으로 하고 선 두개를 선택하면 모서리가 없어집니다. 이 기능의 장점은 복잡한 형상일때 좋고 트림은 객체를 선택해야 되지만 fillet은 객체 선택을 안해도 되서 편리할 수 있습니다.
