[오토캐드] w블록을 이용한 도면 내보내기

오토캐드의 w블록이란 기능입니다. 저는 블럭잡을때는 잘 사용하지 않고 도면을 따로 내보내서 메일을 첨부할 때나 도면 분류할때 씁니다.

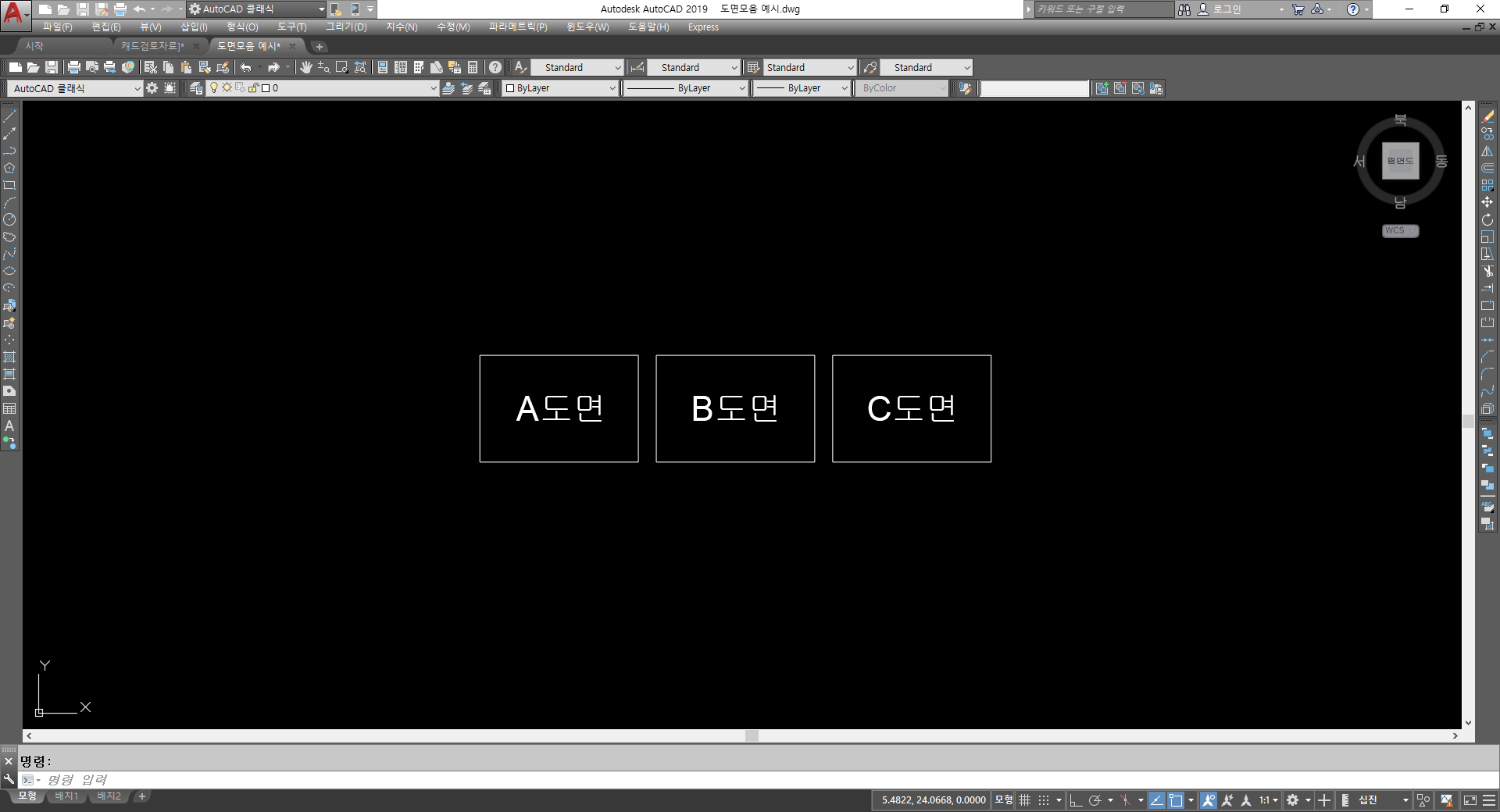

도면 예시

도면모음에 A,B,C 도면이 있습니다. 여기서 B도면을 업체에 송부할려고 하면 새파일을 열고 거기에 B도면을 복사하고 붙여넣기 해서 할 수 있습니다. 하지만 이 과정을 w블럭을 사용하면 한번에 가능합니다.

명령어 wblock을 입력해보면

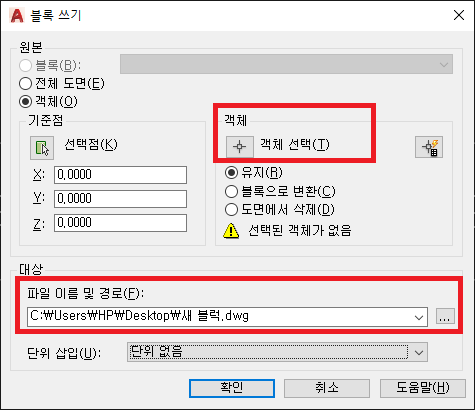

w블록창

객체를  B도면을 선택하거나 B도면 선택 후 wblock명령어를 입력합니다. 그리고 내가 원하는 경로와 파일이름을 설정합니다. 그렇게 해서 확인을 누르면 B도면만 들어가있는 새파일이 생성됩니다. 저는 바탕화면에  새 블럭.dwg란 파일로 생성이 됬고 파일을 열어보면

B도면만 들어가있는 모습

이렇게 도면을 선택해서 따로 파일을 편리하게 생성할 수 있습니다. 메일을 보내거나 파일을 분류하실때 사용해보시길 바랍니다.
